案例展示

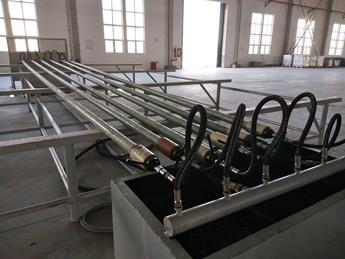

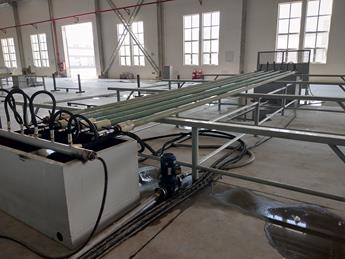

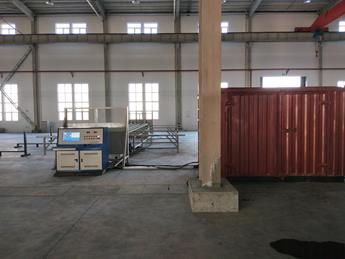

新疆魯通新材料玻璃鋼管動態試壓系統

上線日期：2017-09-10 產品熱度：產品分類：案例展示

玻璃鋼管道壓力測試裝置技術要求

一、綜述

1.靜水壓測試具備全自動升壓、保壓、卸壓。

2.具有數據記錄，曲線報表打印，測試參數設置和多種可選功能。以提高檢測效率和質量，滿足美國石油學會API的各項檢測要求。

3.測試管道參數：直徑：DN40~200，長度8~9.2米。管道為螺紋連接，泄露時仍可繼續打壓。

4.試壓參數：

試壓泵壓力不低于60Mpa，流量1500L/h，功率30KW。

保壓時間2min~10min

壓力測試精度：±0.5%；

一次打壓管道根數：1~6根，根數可任意選擇。

介質：清水，溫度1-40C°

5. 壓力測試系統配置有：

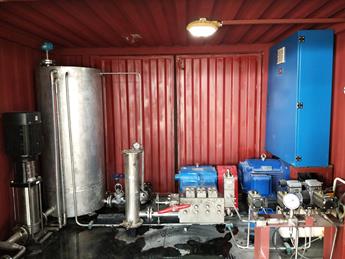

①三柱塞高壓泵用于打壓，注水泵用于上水。

②自動控制執行機構及儀表閥門。低壓注水泵注滿水閥門自動切換高壓泵加壓。

③微機測試系統

④視頻監控系統

二、壓力測試系統具備的具體功能

（1）具有人工加壓或自動加壓功能。

（2）壓力測試范圍內可分段設置1-10段（自動加壓、保壓、卸壓等）試驗程序，加壓時控制系統將自動升壓、停機、保壓及根據用戶設定值進行分段卸荷（也可不卸荷）操作，并具有“設定值修正”功能。

（3）系統具有自動卸荷功能：

（4）試壓過程中預設的保壓時間可自由設定（單位：分鐘）。

（5）能夠打印、儲存、查詢整個試驗過程數據曲線或表格。

（6）具備實時壓力數據顯示、曲線顯示、時間顯示、設備工作狀態顯示、故障顯示等。

（7）微機壓力控制系統：系統控制采用中文窗口界面操作，顯示測壓流程示意圖。

（8）系統具有壓力設定、標定、軟件零位修正功能。

（9）具有手動、自動操作功能，實現加壓、卸荷、急停及停止操作。在操作臺面上應設有急停操作安全按鈕。

（10）具有系統超壓、故障狀態反饋等狀態的報警功能（系統超壓時，卸荷閥開啟使壓力降到設定值）。

（11）具有“壓力變化允許值”設置功能，以便對被測容器在保壓階段泄漏狀況作出自動判別（是否滿足API的測試要求）。
